Несущая плата FMC модулей от компании Инструментальные системы

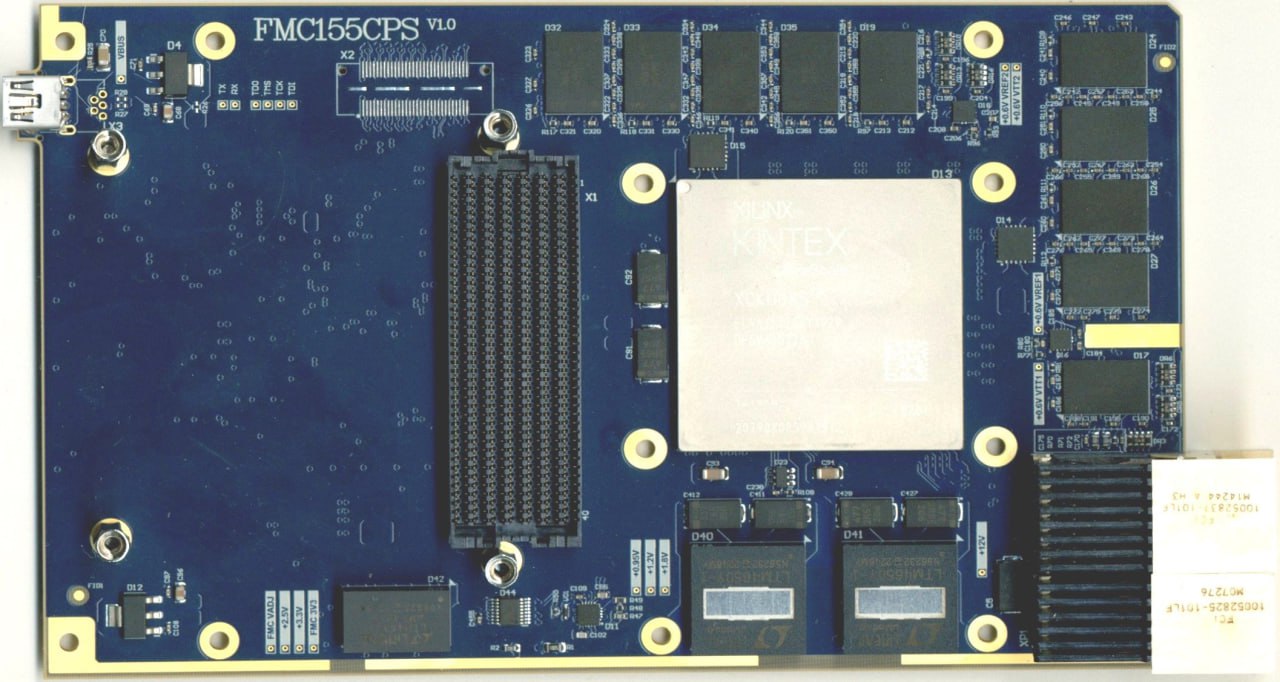

Компания Инструментальные системы представила несущую плату FMC155cPS формата CompactPCI Serial и предназначенную для создания систем регистрации, обработки и формирования сигналов.
Модуль используется в системах с прямой передачей данных в память Hostа, либо с выполнением цифровой обработки сигналов в ПЛИС. Возможность установки мезонинного модуля FMC стандарта ANSI/VITA 57.1 (ANSI/VITA 57.4) позволяет организовать ввод-вывод необходимых пользователю сигналов, включая аналоговые, оптические и цифровые.

Пропускная способность интерфейса модуля FMC+ по сравнению с интерфейсом FMC увеличивается за счет использования большего числа каналов GTH (16 lanes), а широкий спектр мезонинов FMC позволяет использовать плату FMC155cPS для построения систем различного назначения.

Состав платы:
🔹 ПЛИС Kintex UltraScale серий XCKU060, XCKU085, XCKU115;
🔹 Двухканальная память типа DDR4 объёмом 16 Гб;
🔹 Ввод/вывод:
— PCIe Gen3 x4 выведен на разъём XP1;
— 16х LVDS или 32х LVCMOS выведены на разъём XP2 для приема передачи данных с модуля RIO;
— Возможность установки дополнительного разъема QSH-030-01-F-D-A-K для подключения мезонинной платы.

🔹 Напряжение входного питание +12 В.
🔹 Диапазон рабочих температур от -40 °C до +85 °C в зависимости от способа охлаждения.
🔹 Устойчивость к механическим воздействиям:
— ускорение синусоидальные вибрации 10G, диапазон частот от 1 до 500 Гц;
— удар до 50G, длительность действия 1-5 мс.

Для разработки собственных прикладных программ предлагается использовать инструментальное средство разработки прикладного ПО для модулей FMC155cPS. Инструментальные средства позволяют настроить параметры модуля и выполнить ввод-вывод данных как в оперативную память, так в интерфейс PICMG CPCI-S.0. В состав программного пакета входит системный драйвер, набор динамических библиотек, руководство программиста и примеры программирования для языка С++. На плате установлен разъем miniUSB, через который происходит отладка с помощью стандартных средств компании Xilinx
